Топливные форсунки перестали держать давление

Тема собственно такая. Прихожу как-то зимой в гараж (в феврале месяце), завожу спокойненько машину и без прогрева (забил я на тему прогревов на этой машине) собираюсь уже было выехать. НО! После лёгкого нажатия на газ, машина уходит в коллапс, скидывает обороты до минимума и глохнет. WTF?! Ладн… Бывает. Пытаюсь завести ещё раз и удаётся мне это лишь с 3-4 раза! «Говно бензин!», подумал я, но хрен там плавал. Целый день я катался и в ус не дул, а на следующий день всё повторилось. Вот ведь засада!
Начал читать драйвовские и форумские мурзилки. Все наперебой кричат, что это ДПКВ (датчик положения коленвала), датчик давления хладогента, датчик температуры ОЖ(охлаждающей жидкости), датчик давления во впуске, датчик температуры на впуске, лямбда зонды, катушки, топливный насос, фильтра, свечи. А больше всего мне нравится тема про то, что надо чистить дроссельный узел (вот прям мать вашу панацея у всех какая-то)=)) Хм… мда… Да и бог с ними, т.к. у всех правда своя. Я потихоньку перебрал все датчики и даже пару катушек… Насос тоже сменил (пусть другой в зипе лежит). Про свечи и фильтра я вообще молчу. Собственно всё стоит не дорого и по карману подобные замены не бьют.
В итоге отсеяв большую часть электронной шляпы, остались только форсунки… Решено было их просто промыть без всяких там ультразвуков и сервисов.
Самопальный стендик был у меня давно сделан, жижку Хайгировскую прикупил и в бой!
Попшикал каждую форсунку по нескольку раз (конечно я в своих условиях не намеревался увидеть разницу по производительности, но просто почистить вполне по силам). Распыл на глаз ровный и проблем нет (как бЭ).
На следующий день прихожу, а проблема с запуском не ушла, а даже усугубилась, т.к. из выхлопной трубы я получаю изрядную дозу копоти от не сгоревшего бензина. АГА! Попалась французская булка на подлянке! Вот оно где французский бульдог мину отложил!
Даю машинке остыть и подумать, и на следующее утро решаюсь опять дёрнуть рампу с форсами и охреневаю, т.к. распылители где-то мокрые, а где-то влажные… Твою же мать! Теперь-то понятно, что машина просто не может нормально завестись если у тебя за ночь в котлах влага бензиновая образуется…

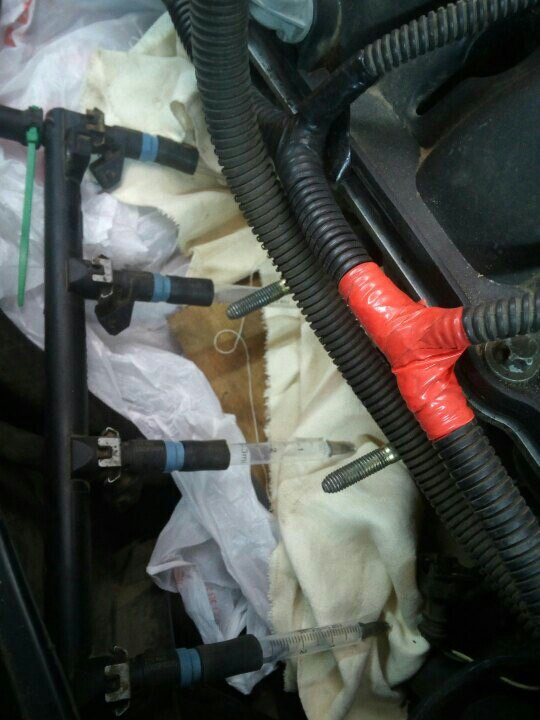

Куй с ним! Дабы всё ещё раз проверить, ваяю стендик из говна и шприцев.

Подаю в рампу давление и оставляю так на несколько часов. Результат не заставил себя ждать и выявил, что давление не держат ВСЕ 4! КАРЛ форсунки.
Мды… идея с «Я ОТДАЛ ФОРСУНКИ В СЕРВИС И ТАМ ИХ ПОЧИСТИЛИ!» отпала сразу, т.к. это лотерея… Может случиться так, что их почистят\проверят, деньги возьмут, а результата не будет.
Поэтому выбираю радикальный и самый простой метод — купить комплект новых!
В итоге 3600 руб. и я владелец новых девайсов=))

Источник

Моем форсунки(или как победить плохой запуск двигателя на горячую)

Все очереное ПРИВЕТ! =)

И так с наступлением лета, на форумах частенько высплывает тема: Плохой запуск двигателя на горячую…

И естественно меня это тоже коснулось, а причина как правило проста: фосунки не держат давление на горячем движке! Из за этого лишний бензин в камере сгорания и падает давление в топливной рейке. После простоя минут 15-20 на палящем солнце, машина заводится со второго или с третьего запуска, а вот в гараже, в теньке или когда прохладно всегда с первого.

И так приступим к лечению, я заранееп рикупил резинки для форсунок(23291-41010 ниж. и 90301-07024 верхняя):

1. Открываем бензобак и откручивамем крышку бензобака

3. Заводим машину и она у вас глохнет через несколько секунд, затем еще раз делаем так же, чтоб сбросить давление.

4. Снимаем воздухозаборник, корпус воздушного фильтра и защиту генератора(там оч. всё просто)

5. Откручиваем ключом на 22 клапан рейки, немного неудобно (23207-46010 «регулятор давления топлива».)

6. Отсоединяем шланги от дросельной заслонки, чтоб не мешались и затыкаем старыми свечами их, на фото выше видно)

7. И аккуратно вынимаем форсунки, покручивая их…можно их пометить, где какая стоит

9. Собираем такую конструкцию…

Промывал три раза. Вначале замачил их, пока собирал конструкцию для мойки, потом промывал их, опять замачивал и еще раз промывал. Когда мыл, то сразу было видно, что все форсунки льют, а не распыляют. И еще такой момент, просто создайте давление в форсунке, не замыкайте контакты, посмотрите, держит давление форсунка или нет, тоесть кратко пофышкали и смотрим, потом еще раз пофышкали и смотрим, держим давление(балон не убираем от форсунки), вот так я вычислил форсунки которые не держали давление, было видно, что пропускают, пузырьки идут из отверстий…

И еще такой момент: когда третий раз промывал, то держал по секунды 3и замкнутые контакты, вот тогда всё вылетатет…но долго держать не стоит, я не рискнул. Балона карбклинера я купил два, потому что когда в балоне кончается жидкость и падает давление в нем, то форсунка начинает опять ссать, даже чистая и промытая, так как не хвататет давления.

Кстати многие пишут, что и 9V и 6V достаточно, чтоб форсунка открылась и мол не рекомендуется подавать 12V на форсунку, можно испортить ее…спорить не буду, возможно и так.

Ну и последнее, форсунка должна пускать облако, а не струйки! И должна держать давление! Вот только при таких результатах, она исправна, хорошо прочищена и выполняет свои функции!

Всем исправной, чистой топливной системы! =)

BezMisha
У меня была подобная проблема. Два года мучался. На горячую плохо заводилась, зимой еще терпимо, летом — хуже. Пришла пора менять топл. фильтр в баке, Когда снял старый, резиновое колечко в нем было деформировано и не сидело на своем месте. Видимо когда я в прошлый раз менял, замял его. Поставил в новом фильтре ровно и все стало четко заводиться. А тоже грешил на ссущие на горячую форсы)

Fantazer-Nsk
сам на двух машинах парился с долгим запуском, везде помогала замена фильтров. Хотя сначала грешил на более серьезные детали. Меняйте чаще фильтра, будете здоровы))
Кто то кстати писал, что в фильтре тонкой очистки резиновое уплотнительное кольцо растягивается и не уплотняет как должно. Возможно поправил его когда разбирал и нормализовалось.

Вообщем сделаем выводы: все перебрать аккуратно, все проверить, все резиночки должный быть целые и в хорошем состоянии и соответственно фильтра должный быть чистые!

Источник

Засорение топливных форсунок: заменить или почистить?

Принцип работы инжекторной форсунки

Как правило, в бензиновых моторах применяются электромагнитные форсунки, работа которых основана на управлении подачей топлива электрическими импульсами, формирующимися электронной системой управления двигателем (ЭСУД).

Импульс в виде скачка напряжения поступает на обмотку соленоида, что вызывает намагничивание расположенного внутри него штока и перемещение его внутрь цилиндрической обмотки.

Со штоком механически связан клапан распылителя. Топливо, находящееся в рампе под строго регулируемым давлением, начинает поступать через клапан на выходные отверстия, мелкодисперсно распыляется и смешивается с входящим в цилиндр воздухом.

Количество бензина за один цикл работы определяется суммарным временем циклового открытия клапана.

Суммарным – потому что клапан может открываться и закрываться несколько раз за цикл. Это необходимо для обеспечения более тонкой работы двигателя на очень бедной смеси.

Например, для инициации горения можно подать небольшое количество обогащённой смеси, а потом применять уже более бедный состав для поддержания горения и обеспечения нужной экономичности.

Таким образом, хорошая форсунка становится достаточно технологичным узлом, к которому предъявляются высокие, а иногда противоречивые требования.

Форсунки обладают точным значением пропускной способности при заданном перепаде давлений между рампой и впускным коллектором. Поскольку дозирование осуществляется только временем нахождения в открытом состоянии, то количество впрыснутого бензина не должно зависеть ни от чего другого.

Хотя нужной точности всё равно добиться не удаётся, и применяется петля обратной связи по сигналам датчика кислорода в выхлопной трубе. Но у него достаточно узкий рабочий диапазон, при выходе из которого работа системы нарушается, и ЭСУД высветит ошибку (Check) на приборной панели.

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Признаки неисправности форсунок бензинового двигателя

Существует две общих неисправности инжектора – нарушение количественного состава смеси и искажение формы факела распыления. Последнее также снижает качество смесеобразования.

Поскольку особую важность представляет качественное соблюдение состава смеси при пуске холодного двигателя, то и наиболее явно проблемы с форсунками проявляется именно в этом режиме.

Инжектор может «переливать», когда клапан не в состоянии удержать давление бензина и переобогащённая смесь откажется воспламеняться, а свечи будут забросаны бензином в жидкой фазе. Такой двигатель без продувки дополнительным воздухом уже не завести.

Конструкторы даже предусматривают специальный режим обдува свечей, для чего надо полностью утопить педаль акселератора и прокрутить двигатель стартёром, топливо при этом полностью перекрывается. Но даже это не поможет, когда закрытая форсунка не держит давление.

Недостатки распыления могут привести к обеднению рабочей смеси. Мощность мотора упадёт, снизится динамика разгона, возможны пропуски зажигания в отдельных цилиндрах, что вызовет зажигание лампы на панели приборов.

Любые отклонения в составе смеси, в том числе и по причине её недостаточной гомогенизации, приведут к значительному увеличению расхода топлива. Необязательно это будет означать слишком богатую смесь, бедная повлияет точно так же, поскольку снизится общая эффективность двигателя.

Может возникнуть детонация, выйдет из теплового режима и разрушится каталитический нейтрализатор, появятся хлопки во впускной коллектор или глушитель. Двигатель потребует немедленной диагностики.

Причины засорения форсунок

Некачественное топливо — вот одна из главных причин поломки форсунок. Огромное количество смол, которые оседают внутри форсунок, снижают пропускную способность, они не позволяют герметично закрываться клапанам, и тем самым меняется угол струи впрыскиваемого топлива. При запуске двигателя в зимнее время, вышедший из строя клапан, является причиной переобогащения смеси, вследствие чего происходит повышенный расход топлива и повышается токсичность отработавших газов. При некорректном распылении топлива происходят нарушения в процессе смесеобразования, а это является первой причиной ухудшения практически всех показателей двигателя. Засорение форсунок происходит при использовании поддельных топливных фильтров, либо же если просто авто-владелец забыл поменять во время фильтр. При давлении в системе топлива может просто произойти разрыв фильтра, и грязь, естественно, попадёт в форсунки.

Способы проверки форсунки

Чем сложнее применяемая при диагностике аппаратура, тем точнее можно определить причины произошедшего и назначить необходимые меры по устранению проблемы.

Проверка питания

Наиболее простым способом контроля поступающих на разъём инжектора импульсов будет подключение к его питающему контакту светодиодного индикатора.

При вращении вала стартером светодиод должен мигать, что свидетельствует о приблизительной исправности ключей ЭСУД и самом факте её попыток открыть клапаны, хотя поступающие импульсы могут и не иметь достаточной мощности.

Точную информацию могут дать только осциллограф и имитатор нагрузки.

Как измерить сопротивление

Активный характер нагрузки можно проверить с помощью омметра, входящего в состав универсального мультиметра (тестера). Сопротивление обмотки соленоида указывается в паспортных данных форсунки, как и его разброс.

Показание омметра должны подтвердить соответствие данных. Сопротивление измеряется при отсоединённом разъёме между питающим контактом и корпусом.

Но помимо сопротивления обмотка должна обеспечивать нужную добротность и отсутствие короткозамкнутых витков, что простейшими способами не определить, но обрыв или полное замыкание вычислить можно.

Проверка на рампе

Если снять с коллектора рампу с форсунками в сборе, то можно оценить состояние распылителей более точно. Погрузив каждый инжектор в прозрачную пробирку и включив стартёр наблюдать распыление топлива можно визуально.

Факелы должны иметь правильную коническую форму, содержать только неразличимые глазом отдельные капельки бензина, а главное быть одинаковыми по всем подсоединённым форсункам. При отсутствии управляющих импульсов выделения бензина из клапанов быть не должно.

Проверка форсунок на стенде

Самую точную и полную информацию о состоянии распылителей может дать специализированная установка. Форсунки снимаются с двигателя и устанавливаются на стенд.

Прибор имеет несколько режимов работы, один из которых является тестовым. Установка проводит циклирование в различных режимах, собирая выделенное топливо и измеряя его количество. Помимо этого, работа инжекторов видна сквозь прозрачные стенки цилиндров, можно оценить параметры факелов.

Результатом станет появление цифр производительности раздельно по каждому прибору, которые должны соответствовать паспортным данным.

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена. На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается. Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси. Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Чистка форсунки не снимая с двигателя

Очистить инжекторы вполне возможно и без полной разборки узлов впрыска. При этом очищающая жидкость (сольвент) позволяет двигателю работать в процессе промывки.

Растворитель отложений подаётся из отдельной установки, промышленной или самодельной, в напорную магистраль рампы. Излишки смеси поступают обратно в расходный бачок через трубопровод обратки.

Данный способ имеет как достоинства, так и недостатки. Преимуществом будет экономия на сборочно-разборочных процедурах, а также неизбежных при этом затратах на расходные материалы и детали. Заодно очистятся и прочие элементы, например клапаны газораспределительного механизма, рампа и регулятор давления. Снимется также нагар с поршней и камеры сгорания.

Недостатком станет недостаточная эффективность раствора, вынужденного сочетать моющие свойства с топливными функциями, а также некоторая рискованность процедуры, когда отмытый шлак путешествует по элементам топливной системы и попадает в масло. Нелегко придётся и катализатору.

Дополнительным неудобством станет также и отсутствие визуального контроля за эффектом очистки. О результатах можно будет судить только по косвенным признакам. Таким образом данный способ можно рекомендовать только как профилактическую процедуру с обязательной заменой масла в двигателе.

Неисправен регулятор давления топлива: симптомы

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Случаи, когда форсунка подлежит замене полностью

Перечислим основные признаки:

Обратите внимание, что на некоторых моторах после установки новой форсунки необходимо «привязать» её к двигателю: внести изменения в настройки блока управления.

Устанавливать форсунку лучше на СТО, так как на станции имеется стендовое оборудование для регулировки и оценки текущего состояния детали.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Назначение и виды форсунок

Форсунка является деталью, которая впрыскивает топливо в камеру сгорания. Конструктивно представляет собой электромагнитный клапан, который управляется электронным блоком управления двигателем. В топливной карте ЭБУ установлены значения, в зависимости от степени нагрузки двигателя, определяется время открытия, время, при котором игла форсунки остается открытой, и количество впрыскиваемого топлива.

Механические форсунки

Механические форсунки применялись исключительно на дизельных двигателях, именно с них началась эра классического дизельного ДВС. Конструкция такой форсунки проста, как и принцип действия: по достижению определенного давления — игла открывается.

От топливного бака к ТНВД поступает “солярка”. В топливном насосе нагнетается давление и распределяется дизельное топливо по магистрали, после чего порция “дизеля” под давлением через форсунку поступает в камеру сгорания, после снижения давления на иглу распылителя снижается и она закрывается.

Конструктивное решение форсунки банально простое: корпус, внутри которого вмонтирована игла с распылителем, две пружины.

Электромагнитные форсунки

Такие форсунки более 30 лет используются в инжекторных двигателях. В зависимости от модификации впрыск топлива осуществляется точечно или распределяется по цилиндру. Конструкция довольно проста:

Принцип работы: ЭБУ двигателем посылает напряжение на обмотку возбуждения, образуя электромагнитное поле, воздействующее на иглу. В этот момент усилие пружины ослабляется, якорь втягивается, игла поднимается освобождая сопло. Управляющий клапан открывается и топливо поступает в двигатель под определенным давлением. ЭБУ задает момент открытия, время при котором клапан остается открытым, и момент запирания иглы. Данный процесс повторяется всю работу ДВС, за минуту происходит минимум 200 циклов.

Электрогидравлические форсунки

Применение таких форсунок производится в дизельных моторах с классической системой (ТНВД) и Common Rail. Состоит электрогидравлическая форсунка из следующих комплектующих:

Схема работы: цикл форсунки начинается с закрытого клапана. В камере управления находится поршень, на который действует давление топлива, при этом запорная игла плотно “сидит” на седле. ЭБУ подает напряжение на обмотку возбуждения и топливо подается в форсунку.

Пьезоэлектрические форсунки

Применяется исключительно на дизельных агрегатах. На сегодня конструкция самая прогрессивная, так как пьезо форсунка обеспечивает максимально точное дозирование, угол распыла, быстрое срабатывание, а также многократный распыл в один цикл. Состоит форсунка из тех же деталей, что и электрогидравлическая, только дополнительно имеет следующие элементы:

Принцип действия осуществлен на изменении длины пьезоэлемента при подаче на него напряжения. При подаче импульса пьезоэлемент, изменяя длину, воздействует на поршень толкателя, включается переключающий клапан и топливо подается на слив. Количество впрыскиваемого дизельного топлива определяется длительностью подачи напряжения от ЭБУ.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Признаки неисправности топливных форсунок, как почистить их самостоятельно и бесплатно

Неисправности форсунок доставляют множество различных неудобств автовладельцам.

Здравствуйте, сегодня хочу поговорить о топливных форсунках. Они установлены во всех современных автомобилях и отвечают за подачу топлива в цилиндры автомобиля.

Думаю многие не знают, но у топливных форсунок есть свой срок годности, поэтому довольно часто, форсунки нужно не чистить, а вовсе менять, но давайте обо всем по порядку. Признаки неисправных форсунок:

Потеря мощности двигателя.

ДВС может нормально заводиться, стабильно ровно работать на холостом ходу, но при резком нажатии на педаль газа, происходит провал. Потерю мощности заметить не сложно, создаются ощущение, что автомобиль, тянет за собой еще одну машину на тросу.

Сложный-затрудненный старт двигателя.

Автомобиль заводится нормально с переменным успехом. То с первого раза, то приходится покрутить стартер несколько секунд, а бывает и вовсе заводиться раза так с третьего.

Двигатель нестабильно работает на холостом ходу.

Когда слегка засорены форсунки, потерю мощности на дороге можно и не почувствовать, а вот при работе ДВС на холостом ходу, ДВС работает не ровно, его может даже трясти.

Иногда “стреляет” в глушитель.

Довольно редко, но все же бывает. Периодические взрывы в выхлопной трубе.

Ко всему прочему почти всегда увеличивается расход топлива, примерно от 1 до 3х литров в зависимости от загрязненности и мощности ДВС.

Как я советую начинать ремонт автомобиля. Данные неисправности которые я указал, могут быть не только из-за плохой работы форсунок. Любой сбой в системе зажигания может приводить к таким же проблемам.

Поэтому, первым делом замените свечи зажигания, броне провода и катушку зажигания. Безусловно, если давно не меняли эти детали. Даже если проблема не уйдет, это очень полезная профилактика.

Форсунки не стоит сразу снимать. Вооружитесь мультиметром и проверьте питание каждой форсунки. Как это сделать посмотрите в интернете, там есть подробные видео. Часто бывает, что одна из форсунок просто не получает питания, соответсвенно не работает, ДВС работает на трех цилиндрах.

Если во всех форсунках питание есть, то у нас есть два варианта.

Первый: Почистить форсунки на стенде. Работа обойдется в “круглую” сумму.

Второй: почистить не снимая.

Установив форсунки на стенд, их и почистят качественно, а также смогут определить исправны они или пора их менять. Перед тем как тратить крупную сумму, я советую попробовать почистить их самостоятельно.

Для этого даже не нужно покупать дорогие препараты в авто магазинах, поверьте, простой растворитель сделает такой же эффект.

Заправляем 10 литров топлива, желательно, чтобы в баке в итоге было не больше 14-15 литров. Покупаем обычный растворитель и заливаем в бензобак примерно 200-250 гр.

Теперь, чтобы растворитель сработал, нужно ехать на трассу и выкатывать бензин. Эффект будет, если машина постоянно будет работать на оборотах выше 2500 тыс. Этого можно добиться только на трассе. Будет отлично если вы все время будете ехать скажем 90км.ч на четвертой передаче.

Будет полезно: Как вычислить налог на машину?

Если после такой процедуры эффект будет заметен, можно через пару дней повторить процедуру, я лично много раз так делал, каждая третья машина, после этого начинала работать нормально, при этом не потратил ни копейки денег, только на растворитель.

А вот если эффекта не будет, тогда только на СТО и диагностику.

Надеюсь вам была интересна статья о признаках неисправности топливных форсунок и как почистить их самостоятельно и бесплатно.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

Форсунка не держит давление что делать?

jaffagold » 16.03.09 11:42

Дано- Плавание оборотов на хх и тупление мотора в движении. Датчики инжектора проверены. Зажигание выставлено. Подозрение на топливную систему.

Снял топливную рампу. Подключил к топливным магистралям. Форсунки направил в воздух. Крутил двигатель стартером и смотрел распыл.- Распыл нормальный. НО После остановки прокрутки 2 форсунки из 4-х травили. Заметил, что по запарке не подключил вакуумный шланг на регулятор давления топлива. Подключил. Снова прокрутил стартером. Распыл нормальный. Травить форсунки перестали.

Но меня вот что беспокоит: Подключение вакуума к РДТ должно понижать давление в рампе всего-то с 3 до 2,5 атм. Какое давление должны держать форсунки без подтравливания? Ведь при нажатии на педаль газа давление в рампе уже 3 атм. Значит, они вполне могут переливать в процессе движения. Форсунки под замену?

РДТ проверялся ранее. За 50 сек работы на ХХ набирался 1 л бензина из обратки.

Попытки проверить давление топлива в рампеу мастеров безуспешны. Что за резьба у нас на подключении топливопровода к рампе?

Re: Травят форсунки и давление топлива. Проверка форсунок.

Ganjubas » 16.03.09 11:52

Re: Травят форсунки и давление топлива. Проверка форсунок.

Konstantin » 16.03.09 11:59

Re: Травят форсунки и давление топлива. Проверка форсунок.

jaffagold » 16.03.09 12:06

Что из мебя представляет?- Шланг с накидной гайкой на конце? Так и называется?

А шинным манометром разве можно замер давления топлива делать? Чем это ему (манометру) грозит?

Расход пока не анализируется. Надо перебои убрать в работе движка.

Konstantin Дык, про давление я знаю. Я к тому, что должны они наверняка и 3 и 4 атмосферы держать и не травить. А промывку я делал им. Правда самостоятельную. (трансформатор, диод, лампочка, ацетон, обрезанный медицинский шприц). Кроме того, форсунки мылись на стенде примерно полгода назад.

Re: Травят форсунки и давление топлива. Проверка форсунок.

Ganjubas » 16.03.09 13:03

Что из мебя представляет?- Шланг с накидной гайкой на конце? Так и называется?

А шинным манометром разве можно замер давления топлива делать? Чем это ему (манометру) грозит?

Re: Травят форсунки и давление топлива. Проверка форсунок.

Ganjubas » 16.03.09 13:11

Re: Травят форсунки и давление топлива. Проверка форсунок.

jaffagold » 16.03.09 13:12

Ааааа. Воздушная пробка в патрубке манометра не дает доступа бензина.?

И эта гайка прямо подходит к резьбе на рампе? А резиновая трубка просто надевается на трубку подачи и обжимается хомутом? Я правильно понял конструкцию? А в разрез резиновой трубки ставится тройник и кусок шланга для подключения манометра?

Я встречал описание, что некоторые топливные рампы оборудованы диагностическим. штуцером типа вентиля от колеса. Так вот, у моего Форда такого на рампе нет.

Re: Травят форсунки и давление топлива. Проверка форсунок.

Ganjubas » 16.03.09 13:19

Re: Травят форсунки и давление топлива. Проверка форсунок.

Dronchik » 16.03.09 17:55

Re: Травят форсунки и давление топлива. Проверка форсунок.

jaffagold » 16.03.09 19:42

И еще. Если воздушный компрессор подключить к регулятору давления топлива и смотреть, до какого давления покажет манометр, то можно ли эту цифру достоверно считать давлением срабатывания РДТ?

Re: Травят форсунки и давление топлива. Проверка форсунок.

Рем » 16.03.09 20:11

воткнись в любую точку магистрали подачи от насоса к рапе. Через тройник.

Смотрите также

Ремонт форсунок Delphi своими руками

Присадка для дизельных форсунок

Средства для чистки форсунок

Как промыть форсунки своими руками

Проверка насос форсунок: программная диагностика и замер мультиметром

Калькулятор расчета производительности форсунки

Калькулятор расчета производительности форсунки онлайн

Форсунки дизельного двигателя, также как и инжекторного, периодически загрязняются. Поэтому многие владельцы машин с дизельным двигателем задаются вопросом — как проверить форсунки на дизеле? Как правило, в случае их засорения топливо несвоевременно подается в цилиндры, и возникает повышенный расход горючего, а также перегрев и разрушение поршня. Кроме этого, возможен прогар клапанов, и выход из строя сажевого фильтра.

Форсунки дизельного двигателя

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

Форсунка Common Rail

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Совет: Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Проверка дизельных форсунок на перелив (слив в обратку)

Проверка объема слива в обратку

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Метод с использованием контрольного образца обычно занимает больше времени, чем использование максиметра. Однако он более точный и надежный. Также можно проверить работу двигателя и форсунок дизельного двигателя и ТНВД на специальном регулировочном стенде. Однако они есть лишь на специализированных СТО.

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать. Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме. Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются. На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Источники: drive2.ru, motorsguide.ru, oils-market.ru.

Чистка форсунок дизеля

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики. В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Поэтому заливайте качественное топливо и делайте вовремя ТО. Качественное своевременное обслуживание автомобиля поможет избежать неприятных поломок в будущем.

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Как проверить форсунку инжектора на исправность

Неполадки с форсунками возникают, как на машинах питаемых соляркой, так и на бензиновых инжекторных авто. Форсунка — деталь, отвечающая за впрыск горючего под определённым давлением. Полезно знать, как проверить форсунку инжектора, если возникают сложности запуска.

Причины и симптомы

Чёткое отмеривание топлива, непроницаемость шлангов и сальников, задействование форсунки в нужный момент – обязательные условия для стабильной и безотказной работы мотора. Если деталь впрыска льёт, как говорится, то ухудшается КПД распыла топлива, т.е., расстраивается форма пламени и силовой агрегат дымит, либо чёрным, либо серым цветом, трудно заводится, повышается расход, теряется мощность.

«Льёт форсунка» – это выражение, означающее пропуск горючего в то время, когда это не нужно.

Виновников некачественного функционирования бывает множество. Например, грязный фильтр, нерабочий топливный насос или плохие свечи. Такое же случается по вине вышедшей из строя бобины или из-за проблем с ГРМ.

Самый главный симптом нерабочей форсунки – это сложность с запуском ДВС. Особенно актуально это для «холодного» мотора. Кроме того, как и говорилось выше, к симптомам относят повышенный расход топлива, неустойчивую работу мотора в режиме ХХ. Последний признак вообще напоминает чуть ли не троение двигателя, будто бы один из цилиндров не работает.

Что касается ездовых признаков нерабочей форсунки.

Дефекты элементов впрыска следует исправлять безотлагательно, иначе это негативно скажется на ресурсе двигателя и коробки передач. Также эксперты не рекомендуют ездить с неисправной форсункой, ведь это просто опасно. На крутых подъёмах, при маневрах и обгоне, автомобиль с вышедшей из строя форсункой, может сыграть злую шутку с водителем.

Как осуществляется диагностика

Следует знать, что автомобильные форсунки классифицируются несколькими типами. Сегодня в применении два из них: элементы впрыска обычного и электрического типа (магнитные).

Электрические или правильнее сказать электромагнитные форсунки (ЭМФ) наделены специальным клапаном, осуществляющим подачу горючего. Им, клапаном, управляет ЭБУ силового агрегата с помощью посылаемых импульсов.

Что касается механических форсунок, то они открываются в ходе повышения давления бензина в форсунке, т.е., автоматически.

На современных автомобилях зачастую устанавливаются первые варианты форсунок – ЭМФ.

Проверка самой форсунки без снятия

Проверка форсунок может быть осуществлена несколькими способами. Однако в ходу

самый простой из них, и это неудивительно. Он даёт возможность быстро протестировать форсунки, даже не снимая их с автомобиля. Основополагающим фактором такой диагностики является анализ шумов, издаваемых мотором в ходе работы.

Если из-под капота слышен приглушённый шум высокой частоты, это свидетельствует о важности прочистки форсунок или о неполадке одной из них.

Проверка подачи питания

Рекомендуется проверять, как идёт питание. Осуществляется этот вариант проверки лишь тогда, когда сами форсунки безотказно функционируют, однако наблюдаются сложности с пуском.

Вот как проводится диагностика подобного рода:

Соответственно с результатом, делаются выводы:

Ещё один вариант проверки подразумевает использование омметра. Этот способ позволяет измерять сопротивление на форсунках, и соответственно с этим, сделать выводы.

Делается это следующим образом.

Будет полезно: Что такое ПТС и СТС на машину?

Таким способом можно измерить соответствие показателя сопротивления с требуемым. Если заметны отклонения от норм, неисправная форсунка снимается с автомобиля и меняется на заведомо исправную. После этого можно проверить сопротивление заново, и обязательно оценить работу мотора. Если всё было сделано правильно, то характеристики двигателя должны измениться.

Анализ работы форсунок на рампе

Этот способ подразумевает уже демонтаж топливной рейки. Форсунки, естественно, снимаются вместе с рампой. Затем все электрические контакты вновь подключить к рампе (ведь во время демонтажа они скидываются). Возвращается на место также минусовая клемма аккумулятора, скинутая ранее.

Форсунку инжектора может проверить своими руками каждый. Необязательно при очередной трудности ехать сразу в автосервис. Опытный автомобилист должен уметь делать в ремонте кое-что и сам.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник
