фары ваз 2114 плохо светят фары что делать
Доработка фар Киржач и покраска корпуса фары
Как многим из нас известно что на ваз 2114 с оптикой Киржач очень ужасный свет, у блок фар от фирмы Bosch ситуация получше, но оставляет желать лучшего. Так давайте разберемся как устроены обе сток фары что бы понять в чем причина полной слепоты Киржача. На следующем фото мы видим разобранную фару Киржач
Тут хорошо видно что основная часть отражающей поверхности находятся по бокам блок фары, низ и вверх имеет простое рефление, а лампу закрывает примерно на 60% «шторка» от чего эффективность любой лампочки падает в разы. Теперь посмотрим как устроена фара фирмы Bosch
По сравнению с Киржачом отражатель меньше, но он более эффективен так как вся его площадь рассчитана на отражение света и шторка лампы имеет совершенно другую форму чем не глушит свет от лампы как на Киржаче. Теперь нам понятно как устроены фары и почему Киржач слепой и перейдем к решению проблемы
Есть 2 самых известных способа излечения слепоты, первый самый простой, но не всегда эффективный это установка альтернативной оптики к примеру от Pro-sport или других производителей. Второй не менее затратный, но более эффективный это линзы под ксенон, свет с ними становится в разы лучше. Но также есть и 3й мало известный и очень спорный это отломать/снять и все что угодно сделать со шторкой на фаре Киржач.
Закончив со вступлением перейдем к делу. После поездки по трассе в ночное время я очень ругался на оптику коллеге на работе, хотел уже заказать альтернативную оптику, но он отговорил и припомнил мне высказанную мною идею о доработке фары что это дешевле, а если что так и так закажешь себе фары. Обсудили идею и пошли пробовать снять фары. Начитавшись как это делать начали пробовать, но блок фара не хотела вылезать мешался саморез под ресничкой фары со стороны по воротника, во многих мануалах почему то пишут что по воротник не стоит снимать отдельно от блок фары мы пошли своим путем
Сняв по воротник и открутив ресничку от крыла уже можно вынуть фару целиком
Дырку залепил тряпокй и скотчем, до дома прокатит. Вторую фару снимать не стал еще домой ехать, а темнеет уже рано. По приеду домой сделал фото как было до, правда с одной фарой
Расстояние до стены около 3-4 метров и принялся снимать остальное
Забавный вид у нее получился

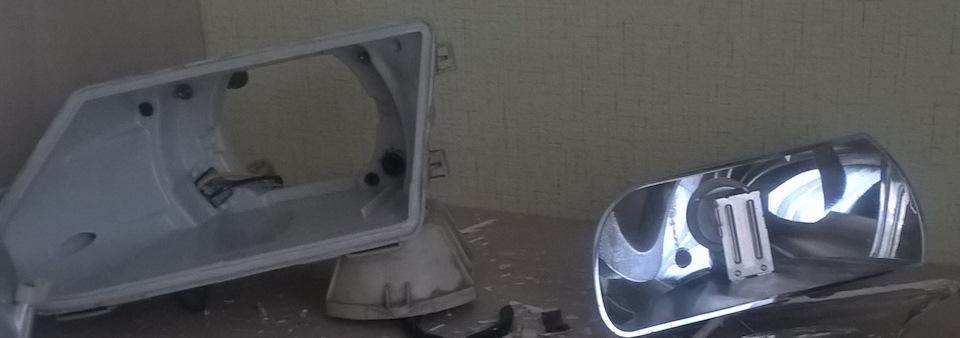

Разбираем ее дальше, вынимаем отражатель и переходим к окраске блока фары изнутри. Обезжириваем поверхность и красим в выбранный нами цвет, я пошел по протоптанной дорожке и покрасил все в черный мат. Как высохла краска собираем все в обратной последовательности, не забыв снять шторку ( к особо умным, на многих автомобилях эти шторки отсутствуют совсем, да конечно там отражатель чуть другой, но принцип работы у всех одинаковый, см принцип работы галогеновой лампы Н4)
Герметик брал фирмы ABRO черный, есть также стандартный белый, прозрачный и красный
После всего я собрал фару
обмотал ее волшебной синей изолентой и поставил сохнуть в уголок. Тоже самое проделываем и с другой фарой. И вот по прошествии 3х часов неспешной работы фары уже сохнут на окне
Утром пораньше перед работой пошел ставить фары, перед установкой решил немного доработать гидрокоректор, задрав чуть чуть фары вверх, для этого нам потребуется 2 маленькие трубочки примерно в 1см
И эти трубочки одеваем на кончик гидрокоректора
Теперь фары у нас стали чуть задраней, но не надо ругаться есть регулировочные винты на блок фаре которыми мы и опустим чуть вниз световой пучек лампы. И перед поездкой на глаз выставил фары, наклеил пару кусков скотча тк герметик не до конца просох за ночь и отправился в путь
Как видно и фото «галка» от лампы осталась благодаря рифлению стекла фары, те световую границу мы не нарушили, а это самое главное. По нижней части от «галки» световой пучек стал сильнее, но более размытый, с краев такая же ситуация. И готовый вариант на машине
Вид стал чуть злее и мне нравится. Покатавшись в ночное время суток могу сказать что свет фар в 2 раза, а может и в 3 стал лучше, теперь хотя бы дорогу видно и в темных дворах не приходится включать дальний. Свет от фар опустил чуть в низ от изначального положения. Если вдруг будут слепить то стану думать как переделать саму шторку или просто поменяю фары на более менее лучшее чем сток
И дополнение ночных фото, правда большинство фотокарточек не вышло
улучшение головного света 2114
Купил я себе 2114 и сразу понял что свет на ней просто говно, что я только не пытался делать и задирал и лампочки менял и туманки ставил.
Это все было бесполезно, и когда в смотрелся в фары на штатных отражателях есть не нужная железка которая закрывает лампочку, и подумал что надо ее убрать.
Заодно решил я покрасить фару внутри в черный цвет.купил новые плафоны черную краску и черный герметик и приступил к делу.
Потом начал красить
Когда все собрал столкнулся с еще одной проблемой, плохо работает гидрокорректор.его заменить у меня заняло 40 минут.
И когда я после своей доработки выехал ночью на трассу я был в шоке от радости, света стало в два раза больше.
Лада 2114 2003, двигатель бензиновый 1.5 л., 75 л. с., передний привод, механическая коробка передач — стайлинг
Машины в продаже
Комментарии 18
Шторку светотеневой границы убрал и радуется. Это тоже самое что китайские диоды и ксенон ставить, который светит как попало.
Все кричат в один голос, что свет хороший, конечно он будет хороший, ведь он светит как прожектор, почти как дальний.
Ребята, не изобретайте велосипед, ставьте фары bosch и нормальные лампочки, и не создавате аварийных ситуаций на дороге.
Как сейчас можно говорить, мем смешной, ситуация страшная. Светят они плохо не от того, что что-то там мешает, а потому что маленькая площадь светоотражателя. Я не представляю себе как светит киржач, но боша мне не хватает. 2 года назад, я ставил отражатели от калины, ездил полтора года и бед не знал. Небо и земля, по сравнению с родными фарами. Но как говорится к хорошему быстро привыкаешь. Сейчас я машину поменял и буду делать заново фары, долго бился я с линзами и с полировкой стекла. Пока забил, сейчас отдал стёкла от моноблоков на полировку, присру их на родные корпуса. Посмотри что выйдет из этого. Ну естесна с калиновским отражателем. Может позже на линзу хелла перейду. Просто так скажем, на такой машине от канонов лучше не отходить)
от калины это лучший вариант на Самара2?
в смысле как обстоят дела с вариантом от приоры, например?
Люди ставят, но свет мне не очень нравится. Да и мне кажется места маловато в фаре. Не сравнивал, друга озадачу, у него как раз приора)
думаю что то делать со светом — задолбал! думаю ставить доп.фары «дальний-ближний» от Весем вместо туманок, и с основными фарами что то делать тоже надо.
в дроч с линзами не хотелось бы встревать, вариант с отражателями калина-приора кажется мне оптимальным по трудозатратам и конечному приходу.
пока не решил калину или приору.
С ценами на них не такие большие проблемы, калину покупал за 300р за отражатель, стекла по 600р, сейчас возможно дешевле. Можно побегать по разборкам поискать. Сравнить свет можно на оригинальных машинах, но желательно «свежих», первая и вторая калина разные по фарам. Приоры хз. И ещё, я конечно не уверен, но есть вероятность что форма стекла так же влияет на качестве света. И ещё, для них желателен омыватель, как показала практика, даже тонкий налёт какашек убивает свет напрочь. Родные продолжают хоть как-то светить, у этих свет падает хуже, поэтому я буду ставить омыватель. И блин ещё, пластик надо мыть под водой, просто тряпкой протереть не вариант, царапает стекло. Или плёнкой, но потеря светопропускаемости.
думаю что то делать со светом — задолбал! думаю ставить доп.фары «дальний-ближний» от Весем вместо туманок, и с основными фарами что то делать тоже надо.
в дроч с линзами не хотелось бы встревать, вариант с отражателями калина-приора кажется мне оптимальным по трудозатратам и конечному приходу.
пока не решил калину или приору.
Так скажем, есть тема. Я как-то давно писал ребятам в Питер, у них производство стеклопластиковых фар. Там можно купить простые, но можно отправить им любое стекло и сделают по форме, но там типо опт, от 5 штук, если бы набрался народ, я бы мог отправит им свои стёкла от моноблока и наделать их для желающих. Но так как вложения там не хилые, каждый вкидывает свой банк в кучу сразу заказчику. Хотя для начала сначала соберу, посмотрим как это будет выглядеть, потому что стёкла гавно честно говорят, от линз которые раньше в тех фарах были, поплыл пластик и появились микро пузырьки, как они поведут себя с отражателями, честно говоря хз.
На ВАЗ-2114 плохо и низко светят фары, что делать?
Значительная часть владельцев ВАЗ задаётся вопросом о том, как улучшить свет фар на ВАЗ 2114. Эта проблема встречается на многих моделях авто. Решить её нужно как можно быстрее.
Свет на дороге является залогом безопасного движения. В противном случае может возникнуть аварийная ситуация.
Почему может возникнуть плохой свет на ВАЗ 2114
Для решения проблемы следует разобраться во всех нюансах работы фар. Простая замена фар может не дать должного эффекта. В некоторых случаях смена ламп и вовсе станет бесполезной тратой денежных средств. Причины неисправности фар:
Рекомендация. Для того, чтобы промыть фары, нужно использовать специальную ткань и моющие средства. Только в таком случае автолюбителю удастся эффективно очистить фары от всевозможных загрязнений. Ещё один сделать фары чистыми — это поставить омыватель.
Тюнингованные фары ваз 2114.
Как светят фары на ВАЗ 2114 с неисправным отражателем
Свет фар может быть тусклым не только из-за наличия каких-либо повреждений на стекле, но и из-за состояния отражателя.
Часто бывает, что водитель не может найти причину тусклого свечения. А она заключается в том, что стекло фары может находиться в абсолютно нормальном состоянии, однако отражатель неисправен. Что же нужно сделать, чтобы вернуть фаре прежние качества? В таком случае нужно заменить отражатель.
Как улучшить свет на ваз 2114. Замена отражателя
Процедура замены отражателя предельно проста. Справиться с ней может каждый автолюбитель. План действий:
Нельзя забывать о том, что перед установкой стекла его нужно почистить, а корпус лучше всего как можно скорее обезжирить перед нанесением другого слоя.
Причины плохого света фар
Искать причину нужно:
Проблема с напряжением
Также свет может стать тусклым из-за наличия каких бы то ни было проблем с напряжением. Из-за напряжение может возникнуть проблема со светом фар. Причина неисправности кроется в генераторе.
Совет. Выполнять любые работы по замене генератора следует предельно осторожно, поэтому будет лучше проконсультироваться с профессиональным электриком.
Ещё одна причина неисправности — это неправильно отрегулированное положение фар.
Сравнение светового потока различных лампочекБывает и так, что изначально человек отрегулировал фары должным образом, однако из-за какого-либо небольшого толчка регулировка была нарушена. Такая ситуация чаще всего возникает из-за толчка. Как улучшить фары на ваз 2114 в подобном случае? Для этого не потребуется наличия каких-либо специализированных оптических приборов, однако придётся потратить достаточно много времени, чтобы направление светового потока вновь стало таким, как прежде.
Замена тусклой лампы
Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.
Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.
Грязные фары и мутные стёкла
Грязные фары снижают освещенность дорог на 50 %. Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.
Яркость света автомобиля на 50% зависит от состояния стекла фарыНе исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.
Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.
Замена стёкол в фаре
Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол. Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:
Низкое напряжение на лампе
Низкое напряжение на клеммах фар может стать причиной слабого светаНизкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.
Характерной причиной слабого света фар нередко являются задействованные на авто ксеноновые лампы.
Искажённое положение фар
Неправильное направление лучей заключается в искаженном положении фар. Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.
Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.
Два винта регулировки фарНа стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.
Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.
Что делать, если на ВАЗ-2114 плохо светят фары: низко и не видно дорогу
Опасность фар, которые плохо светят – нельзя недооценивать! Плохое освещение – повод для ДТП, и как следствие травмы не только водителя, ущерб своему автомобилю, встречному, попутному транспорту.
Причины плохого света фар
К этому надо стремиться
Искать причину нужно:
Замена тусклой лампы
Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.
Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.
Грязные фары и мутные стёкла
Грязные фары снижают освещенность дорог на 50 %. Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.
Яркость света автомобиля на 50% зависит от состояния стекла фары
Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.
Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.
Замена стёкол в фаре
Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол.
Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:
Вид спереди, креплений фары
Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло
Собранную фару монтируем на место
Низкое напряжение на лампе
Низкое напряжение на клеммах фар может стать причиной слабого света
Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.
Характерной причиной слабого света фар нередко являются задействованные на авто ксеноновые лампы.
Искажённое положение фар
Неправильное направление лучей заключается в искаженном положении фар.
Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.
Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.
Два винта регулировки фар
На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.
Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.
Видео о регулировке фар на ВАЗ
Советы
Фара светит низко
Если фара светит вниз «в пол», то виноват механизм гидрокорректора фары. Это болезнь ВАЗ-2114.
Ручка управления светом фары в зависимости от загрузки автомобиля
Выявить неисправность можно, если изменить положение корректора фары из салона. Если фара не меняет высоту пучка, то гидрокорректор неисправен.
Если Вам необходимо срочно ехать, то можно извлечь механизм гидрокорректора из фары, отрезать шланг, и вставить туда пластмассовый дюбель от гвоздя.
Что делать, если на ВАЗ-2114 плохо светят фары: низко и не видно дорогу
Почему может возникнуть плохой свет на ВАЗ 2114
Для решения проблемы следует разобраться во всех нюансах работы фар. Простая замена фар может не дать должного эффекта. В некоторых случаях смена ламп и вовсе станет бесполезной тратой денежных средств.
Улучшаем свет фар
Причины неисправности фар:
Рекомендация. Для того, чтобы промыть фары, нужно использовать специальную ткань и моющие средства. Только в таком случае автолюбителю удастся эффективно очистить фары от всевозможных загрязнений. Ещё один сделать фары чистыми — это поставить омыватель.
Тюнингованные фары ваз 2114
Какие лампочки поставить в фары ВАЗ?
Стандартные лампочки для авто марок ВАЗ 2109, 2112, 2114 и 2115 могут быть с увеличенным световым потоком яркости. Например, Philips +50%, +80%, +100% или OSRAM +50, +90%. Специальный состав газа в колбе этих ламп позволяет добиться большей яркости света и гораздо эффективнее работать в сравнении с заводским вариантом. Недостатком данного товара является сравнительно меньший срок службы этих ламп.
Поставить светодиодные лампы для фар автомобиля
Сегодня светодиодные лампочки в фары стали пользоваться особой популярностью среди владельцев ВАЗ 2109, 2112, 2114 и 2115. Поставить такие лампочки в фары вашего авто очень выгодно и экономно. Несмотря на то, что стоимость данного товара превышает обычные стандартные варианты в несколько раз, зато срок службы таких ламп достаточно большой. Кроме этого они потребляют гораздо меньше электричества и способны качественно работать при максимальных температурах воздуха. Если правильно поставить светодиодную лампочку, она будет очень устойчива к вибрациям и ударам. Установка светодиода в стоп-сигнал авто позволит водителю, догоняющего вас автомобиля, отлично видеть ваши габариты на дороге.
Галогеновые лампы для авто ВАЗ 2109, 2112, 2114 и 2115
Химический состав газа галогеновых ламп в фары позволяет добиться прекрасной светосилы при работе. Что непосредственно является большим преимуществом данных ламп. Качественное освещение огромного промежутка дороги и большой срок эксплуатации делает галогеновые лампы актуальным товаром для автолюбителей.
Сегодня в продаже можно найти «галогенки» с повышенной яркостью, всепогодные модели, с повышенной мощностью и температурой. Секрет популярности такого рода ламп кроется также в их стоимости. Высокое качество товара и доступная цена – это то, что необходимо каждому водителю автомобиля.
Ксеноновые лампочки для фар
Красота внешнего вида ксеноновых фар говорит о престиже автомобиля и хорошем вкусе его владельца. Но, кроме того, что «ксенон» выглядит дорого, он еще имеет целый ряд неоспоримых преимуществ перед другими моделями. Ксеноновые лампочки для ВАЗ 2109, 2112, 2114 и 2115 дают наибольшее количество света при работе, а также имеют неограниченный срок эксплуатации.
Свет, который дают эти лампы, чистый и яркий, что очень помогает водителю на дороге в темное время суток. Единственным недостатком такого освещения является то, что можно ослепить водителя встречной машины. Но это поправимо, необходимо вовремя переключать свет фар.
Для того, чтобы окончательно решить, какие лампочки поставить в фары ВАЗ, необходимо взвесить все преимущества каждого из вариантов. Это даст возможность понять, какой именно свет для вас будет самым приемлемым для безопасной езды.
Замена ламп ближнего/дальнего света на ваз 2115
Как светят фары на ВАЗ 2114 с неисправным отражателем
Свет фар может быть тусклым не только из-за наличия каких-либо повреждений на стекле, но и из-за состояния отражателя.
Часто бывает, что водитель не может найти причину тусклого свечения. А она заключается в том, что стекло фары может находиться в абсолютно нормальном состоянии, однако отражатель неисправен. Что же нужно сделать, чтобы вернуть фаре прежние качества? В таком случае нужно заменить отражатель.
Поврежденный отражатель
Причины плохого света
Если фары горят недостаточно ярко, скорее всего, причина заключается в одном из следующих обстоятельств:
Если тускло горят фары ближнего света, а к работе дальних у вас претензий нет, то, скорее всего, стоит искать причину в отходящих контактах, неправильной регулировке или плохой лампочке. Так как при проблемах с плафоном плохо работал бы любой свет.
Если одна фара горит ярче другой, значит, неисправности нужно искать именно в её устройстве.
Теперь, когда мы разобрались в возможных причинах того, почему тускло светят фары, пришло время поговорить о том, как сделать, чтобы фары светили ярче.
Как улучшить свет на ваз 2114. Замена отражателя
Процедура замены отражателя предельно проста. Справиться с ней может каждый автолюбитель.
Нельзя забывать о том, что перед установкой стекла его нужно почистить, а корпус лучше всего как можно скорее обезжирить перед нанесением другого слоя.
Проблема с напряжением
Также свет может стать тусклым из-за наличия каких бы то ни было проблем с напряжением. Из-за напряжение может возникнуть проблема со светом фар. Причина неисправности кроется в генераторе.
Совет. Выполнять любые работы по замене генератора следует предельно осторожно, поэтому будет лучше проконсультироваться с профессиональным электриком.
Ещё одна причина неисправности — это неправильно отрегулированное положение фар.
Сравнение светового потока различных лампочек
Бывает и так, что изначально человек отрегулировал фары должным образом, однако из-за какого-либо небольшого толчка регулировка была нарушена. Такая ситуация чаще всего возникает из-за толчка. Как улучшить фары на ваз 2114 в подобном случае? Для этого не потребуется наличия каких-либо специализированных оптических приборов, однако придётся потратить достаточно много времени, чтобы направление светового потока вновь стало таким, как прежде.
Регулировка света фар
Не нашли интересующую Вас информацию? на нашем форуме.
Регулировка фар
Добрый день всем. Проблема состояла в следующем: Гидрокорректор фар работал только на одной из фар, а другая фара светила куда то вниз, да так светила что я пучек света который щел от фары из салона не виден))). Решил отрегулировать его вручную. Но как я не крутил регулировочный винт — 0, никаких действий. Решил снять фару и посмотреть что конкретно не дает мне отрегулировать фару.
Сняв фару, увидел что регулировочный винт не куда не упирается и вообще мне показалось странная система регулировки. Решил сфоткать и спросить на драйве2 что да как?! Или куда он должен упираться или вообще как он регулирует!
Но пока фотографировал заметил следующее: Отражатель внутри как то странно весь трясется и болтается. Покрутив фару в руках заметил что шток с шаром на конце интуитивно должен находится в спац.держателе а он выскочил.
Сделав спец инструмент(технологическую оснастку системы “согнутый крючком электрод”))))) просунул, зацепил и потянул на себя до характерного щелчка(прям тех. процесс целый расписал:-) ). И вуоля шариковый наконечник защелкнулся.
Вот поэтому у меня и не получалась регулировать я крутил — рамка двигалась а отражатель на месте стоял.
Я буду очень рад если кому пригодится мой маленький ремонт фары. Удачи всем!
