Динамический блок в автокаде как создать

Применение динамических блоков в AutoCAD

Динамические блоки в AutoCAD с первого взгляда выглядят как самые обычные стандартные группы примитивов. Однако существуют определенные параметры, характеризующие эти виды объектов. Они ориентированы на то, чтобы редактирование размера и расположения осуществлялось быстро и легко. Основной упор здесь сделан на перемещении без изменений других элементов чертежа, а также увеличение размера, ширины или других значений по дискретным настройкам, которые сам пользователь задает во время создания блока. Сегодня мы хотим подробно поговорить о динамических блоках, пошагово разобрав их применение.

Используем динамические блоки в AutoCAD

Формат данного материала будет построен вокруг разбора одного простого примера использования динамического блока с поэтапными действиями. Это поможет даже начинающим пользователям освоить взаимодействие с этими группами и разобраться в области их применения. Давайте начнем с первого шага — создания обычного блока.

Шаг 1: Создание блока

Изначально динамический блок является стандартным статическим, а уже потом через редактор к нему применяются добавочные опции и операции. Об этом мы поговорим позже, а сейчас разберем самый банальный процесс создания группы, если вы, конечно, еще не сделали этого ранее.

Это была простая и быстрая инструкция по демонстрации создания стандартной группы из примитивов. Если вы впервые сталкиваетесь с решением подобной задачи, советуем ознакомиться с отдельной статьей по этой теме на нашем сайте, в которой более детально расписан каждый этап создания блока и управления ним.

Шаг 2: Добавление параметров динамического блока

Теперь пришло время форматировать обычный блок в динамический путем указания параметров и операций для него, что производится в отдельном модуле под названием «Редактор блоков». Начнем с самого основного — настройки параметров. Они обозначают то, в каком из типов будет происходить изменение, например, растягивание по линии, точке, поворот или выравнивание.

Как видите, применение параметра к объекту не занимает много времени. Дополнительно следует отметить, что вы можете присвоить сразу несколько вариаций, в будущем выбирая, какую из них использовать. При этом важно редактировать название меток, чтобы не запутаться во всех кнопках.

Шаг 3: Присвоение операции

Как уже было сказано выше, после создания параметров наступает момент, когда требуется указать операцию, которая будет осуществляться с заданными значениями. Мы выбрали стандартную опцию «Растянуть», позволяющую изменять размер блока с помощью указанных дискретных значений (о них поговорим немного позже).

Шаг 4: Установка дискретных значений для блока

Последний этап сегодняшнего материала является практически главным, поскольку он определяет динамичность блока. Дискретными значениями называются установленные пользователем вручную размеры, которые можно выбирать из списка для изменения состояния объекта. Добавление таких значений выглядит следующим образом:

Что касается непосредственного редактирования динамических блоков в данном программном обеспечении, то оно осуществляется аналогичным образом, как в случае и с обычными группами. Такие объекты можно переименовывать, удалять или разбивать. Более детальные инструкции по всем этим темам вы найдете в других наших материалах, перейдя по указанным ниже ссылкам.

Теперь вы знакомы с понятием динамических блоков в AutoCAD. Как видите, они очень полезны и активно применяются в разнообразных чертежах. Однако довести проект до идеального состояния одними блоками невозможно. Здесь нужно применять дополнительные инструменты и функции, основные из которых описаны в специальном обучающей статье по ссылке далее.

AutoCAD

Не удалось извлечь оглавление

А вы пробовали: Создание растяжимого динамического блока

Статический блок с динамическими свойствами называется динамическим блоком. Динамические блоки могут содержать свойства для отображения/скрытия, растягивания, перемещения, вращения, зеркального отражения и масштабирования геометрии в блоке.

Например, можно создать один динамический блок со свойством растягивания для представления окон различной ширины на виде в плане или виде фасада.

В этой статье будет создан оконный блок шириной 36 дюймов и высотой 72 дюйма, а затем будут выполнены следующие операции.

Создание блока

Диалоговое окно временно закрывается, чтобы можно было выбрать объекты.

Диалоговое окно открывается снова.

Откроется среда «Редактор блоков» и отобразится соответствующая вкладка ленты.

Создание растяжимости

Добавление параметра

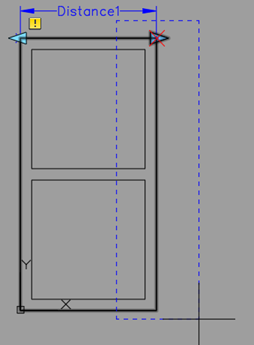

Сначала добавьте линейный параметр, чтобы ограничить геометрию линейным движением.

Видеоролик о добавлении параметра

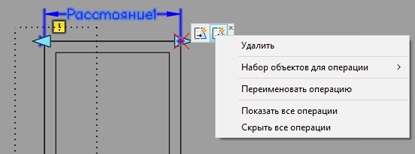

Добавление операции

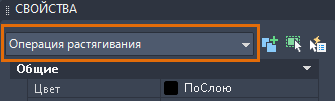

Параметры используются для получения входных данных пользователя, но без операции параметр не выполняет никаких действий. В нашем примере окна с помощью операции растягивания можно растянуть и переместить геометрию на основе свойств линейного параметра.

Следуйте подсказкам в командной строке.

Блок готов к использованию, но сначала стоит его проверить.

Видеоролик о добавлении операции

Проверка и сохранение блока

Видеоролик о тестировании и сохранении

Растягивание с двух сторон при помощи одной линейной ручки

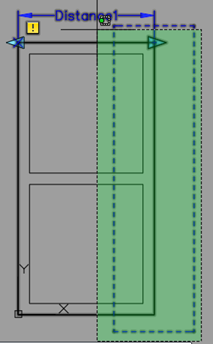

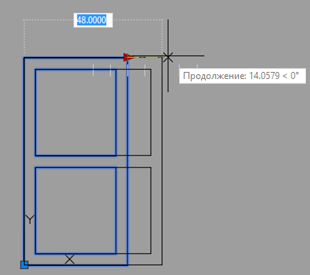

Предположим, при перетаскивании правой ручки вам требуется одновременно растянуть блок в обе стороны. Это можно сделать, добавив еще одну операцию растягивания к тому же линейному параметру. Эта операция будет применяться к другой стороне окна. Начните с предварительно созданного динамического блока.

Следуйте подсказкам в командной строке.

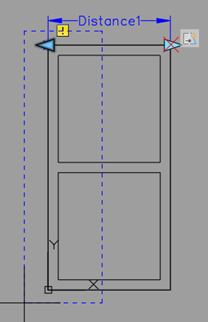

Фактически необходимо, чтобы объекты растягивались в противоположном направлении от объектов справа: например, если ручка перетаскивается вправо, то объекты растягиваются влево. Для этого измените свойство «Угловое смещение» для операции, как показано на изображении.

Видеоролик о добавлении второй операции растягивания

Растягивание блока с приращением

Допустим, требуется добавить окна шириной от 24 до 60 дюймов с приращением 6 дюймов. Можно определить параметр растяжения, чтобы ограничить растягивание.

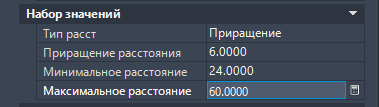

Найдите раздел «Набор значений».

Растягивание блока с помощью списка значений

Вместо растягивания приращений можно, например, создать окна шириной только 24 дюйма, 36 дюймов и 48 дюймов.

Найдите раздел «Набор значений».

Динамические блоки могут быть очень полезными и помогают сэкономить время, не создавая сотни статических блоков. Сначала создание растяжимого блока может показаться сложным, однако следует лишь запомнить основные действия: добавьте параметр, примените операцию, проверьте блок.

Динамические блоки в Автокаде

Рассмотрим создание динамических блоков в Автокаде. Коллекция блоков для AutoCAD, которая находится на инструментальной палитре, по умолчанию содержит много динамических блоков. Использовать их на чертеже очень удобно.

Разберём, как самостоятельно создавать такие объекты. Я подготовил для вас видеоматериал «3D динамические блоки в AutoCAD. Это возможно?», который поможет разобраться с этой темой. Пошаговая инструкция в текстовом виде приведена ниже.

Создание динамических блоков в Автокаде

Создание блоков в AutoCAD начинается с того, что с использованием стандартных примитивов нужно начертить сам объект. Рассмотрим на примере окна (вид сверху). После создаем обычный статический блок.

Рис. 1. Основа для динамического блока AutoCAD.

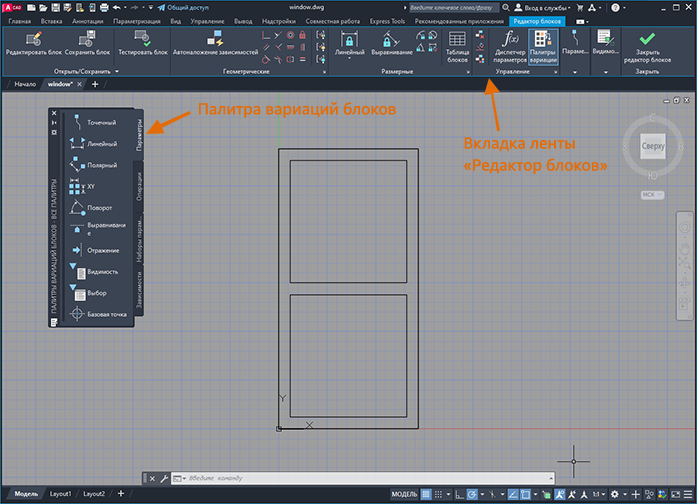

Перейдем в редактор блоков Автокад. Для этого выберите вкладку «Вставка» → панель «Определение блока» → команда «Редактор блоков» или щелкните два раза ПКМ по блоку. Результат будет один и тот же. Откроется диалоговое окно, в котором необходимо выбрать блок для изменения.

Сделаем так, чтобы окно можно было растягивать в реальном режиме времени.

В AutoCAD динамические блоки создаются следующим образом: сначала присваивается параметр (например, «Линейный»), а затем задается соответствующая операция. Параметр указывается из палитры «Вариации блоков», которая по умолчанию открыта в Редакторе блоков.

Рис. 2. Динамические блоки в Автокаде с параметром «Линейный».

Указываем две точки.

Рис. 3. Присвоение параметра для динамического блока AutoCAD.

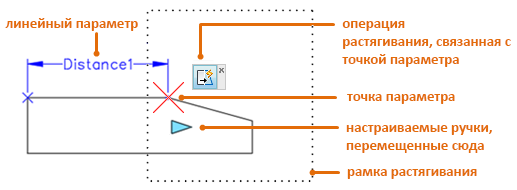

Далее нужно указать операцию, которую хотим выполнять с этим параметром. На палитре «Вариации блоков» переходим на вкладку «Операции» и выбираем «Растянуть».

Рис. 4. Присвоение операции «Растянуть» для динамического блока в Автокаде.

Операцию нужно связать с параметром и такими элементами, как:

— ключевая точка – точка, управляющая операцией.

— набор объектов – геометрия, на которую будет оказывать влияние операция.

Рис. 5. Связывание операции с параметрами динамического блока AutoCAD.

После этого в командной строке появится запрос: «Укажите точку параметра, которую необходимо связать с операцией». Т.е. это та точка, за которую мы будем растягивать наше окно.

Рис. 6. Точка параметра, которая связана с операцией в AutoCAD.

Рис. 7. Указание рамы выделения в AutoCAD.

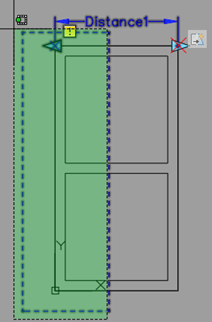

Выбор объекта нужно осуществить внутри появившейся рамки. Выделение объекта можно тоже сделать рамой.

Рис. 8. Выбор объекта динамики в Автокаде.

Нажимаем Enter. Динамический блок «Окно» готов.

Тестирование динамического блока AutoCAD

Чтобы убедиться, что все работаем правильно, протестируем только что созданный динамический блок. Переходим во вкладку «Редактор блоков» → панель «Открыть/Сохранить» → «Тестировать блок».

Рис. 9. Команда AutoCAD «Тестировать блок».

Выделите динамический блок AutoCAD и потяните за ручку. Если окно меняет свою ширину, значит, вы все сделали правильно. Закройте окно тестирования и вернитесь в редактор блоков.

Рис. 10. Тестирование блока в AutoCAD.

Как задать фиксированные значения для параметров динамических блоков?

Переименуем параметр «Расстояние1» на «Ширина окна». Для этого выделите параметр, нажмите ПКМ на надписи и найдите «Параметр переименования».

Рис. 11. Стандартные(фиксированные) значения для динамических параметров в Автокаде.

Ниже следует задать «Список значений расстояния», как показано на рис. 12.

Рис. 12. Диалоговое окно AutoCAD «Добавление значения расстояния».

Блок готов. Сохраняем все внесенные изменения и закрываем окно «Редактор блоков». Теперь когда мы выделяем блок в пространстве Модели, то в панели «Свойства» в закладке «Настройка» можно выбрать подходящую ширину окна.

Создание динамических блоков в Автокаде – задача несложная. Достаточно один раз разобраться, и можно научиться делать такие блоки самостоятельно.

AutoCAD

Не удалось извлечь оглавление

Динамические блоки

Динамические блоки содержат правила и ограничения, которые управляют внешним видом и поведением блока при его вставке в чертеж или изменении в дальнейшем.

Эти правила и элементы управления можно добавить к любому существующему блоку, а также использовать их при создании новых блоков. Элементы управления предназначены только для 2D-операций.

Примеры использования динамических блоков

Различные элементы управления и режимы поведения обеспечивают большую гибкость и эффективность при работе с блоками. Далее приведены некоторые примеры использования динамических блоков:

Если какое-либо действие часто повторяется при работе с блоками, есть возможность сократить время, затрачиваемое на стандартные действия, и существенно ускорить процесс.

Редактор блоков

Редактор блоков — это специальная среда вариации блоков, которая позволяет создавать и изменять геометрию и атрибуты блоков, а также их параметры, зависимости и операции с ними. Он содержит следующие компоненты:

Редактор блоков можно открыть с помощью команды БЛОКРЕД, которая находится на панели «Блок» вкладки «Главная» ленты.

Применение наборов параметров

Динамические блоки позволяют вставить один блок с возможностью изменения его формы, размера и режима отображения вместо вставки одного из множества определений статических блоков. Например, вместо нескольких блоков межкомнатной двери разных размеров можно создать один динамический блок двери с возможностью изменения его размера в соответствии с параметрами дверного проема.

На предыдущем рисунке есть несколько видимых параметров, которые имеют вид специализированных ручек или элементов управления, каждый из которых связан с определенной операцией. Выделенная настраиваемая ручка является линейным параметром, связанным с операцией растягивания. Взятые в паре, они называются набором параметров.

Ниже приведен пример списка поиска с возможностью выбора между несколькими параметрами.

В данном случае выделенный элемент управления является параметром поиска, связанным с операцией поиска. Этот набор параметров создан для демонстрации списка параметров управления отображаемым углом открывания двери.

Наложение зависимостей

Набор функций параметрического чертежа, который включает в себя геометрические зависимости, размерные зависимости и параметрические формулы, доступен для использования в блоках.

Возможность определения зависимостей недоступна в AutoCAD LT, но блоки, которые определены в другом продукте на основе AutoCAD, можно использовать в AutoCAD LT без ограничений.

AutoCAD

Не удалось извлечь оглавление

Создание динамических блоков

Создание динамических блоков — это дополнительная возможность при создании определений статических блоков. Процесс можно упростить и повысить вероятность его успешного завершения при условии надлежащего планирования, последовательных изменений и тестирования в редакторе блоков.

В следующей таблице представлен обзор этапов добавления динамических свойств и элементов управления к определению блока.

Обычный рабочий процесс

Планирование содержимого блока		Спланируйте изменения и перемещения блока и объекты, которые должны зависеть от других объектов. Например, вы можете решить, что необходима возможность изменять размер блока в определенном направлении, после чего будет отображаться дополнительная геометрия.
Создание геометрии		Создавайте геометрические объекты для блока в редакторе блоков. Если планируется использовать состояния видимости для управления отображением геометрии, не всегда есть необходимость сразу включать в блок всю геометрию.
Добавление геометрических и размерных зависимостей (недоступно в AutoCAD LT)		Как правило, имеет смысл сначала добавить к геометрии зависимости, а потом уже параметры и операции. Укажите размерные зависимости на вкладке «Зависимости» палитры вариации блоков.
Добавление параметров		Добавьте параметры, чтобы указать, какие объекты будут затронуты операцией, а также направления и значения, которые могут повлиять на работу с геометрией в блоке.
Добавление операций		Добавьте операции для определения поведения геометрии при работе с ней.
Определение свойств параметров		Добавьте свойства, определяющие особенности отображения блока в области рисования. Свойства параметров влияют на ручки, метки и стандартные значения для геометрии блока. Подумайте, как на геометрические объекты может повлиять объединение операций в цепочку.
Тестирование блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков» щелкните «Тестировать блок», чтобы проверить блок перед сохранением. Рекомендуется проверять блок после каждого изменения, чтобы выявлять ошибки на ранних этапах.
Сохранение блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков»нажмите «Сохранить блок» или выберите панель «Закрыть», «Закрыть редактор блоков», а затем нажмите кнопку «Сохранить изменения».

Ниже приведен пример добавления зависимостей с последующим добавлением операций и параметров.

Добавление зависимостей (недоступно в AutoCAD LT)

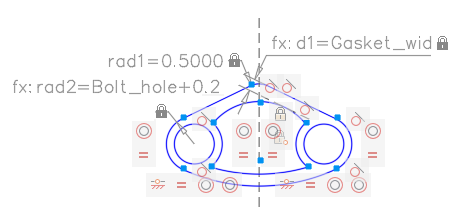

В определении блока зависимости выполняют следующие функции:

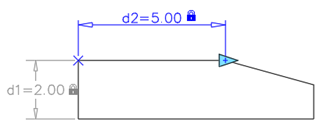

На следующем рисунке показано вхождение блока с двумя типами размерных зависимостей, используемых в динамическом блоке.

Количество доступных ручек для параметра зависимости определяется на палитре свойств в редакторе блоков.

После вставки блока в чертеж зависимости сохраняются, но значение, связанное с d1, можно изменить с помощью палитры свойств аналогично тому, как изменяются свойства объекта.

Добавление операций и параметров

В определении блока операции и параметры содержат правила поведения блока при вставке его на чертеж.

Обычно сначала создается параметр, а затем с ним связывается операция. Параметр представлен в виде точки параметра с одной или несколькими настраиваемыми ручками, которые отображаются при выборе блока, вставленного в чертеж.

При вставке в чертеж динамического блока и манипуляциях с одной из настраиваемых ручек связанная с ней операция определяет изменения в динамическом блоке. Аналогично параметрам, операции можно изменить с помощью палитры свойств в редакторе блоков.

AutoCAD LT

Не удалось извлечь оглавление

Создание динамических блоков

Создание динамических блоков — это дополнительная возможность при создании определений статических блоков. Процесс можно упростить и повысить вероятность его успешного завершения при условии надлежащего планирования, последовательных изменений и тестирования в редакторе блоков.

В следующей таблице представлен обзор этапов добавления динамических свойств и элементов управления к определению блока.

Обычный рабочий процесс

Планирование содержимого блока		Спланируйте изменения и перемещения блока и объекты, которые должны зависеть от других объектов. Например, вы можете решить, что необходима возможность изменять размер блока в определенном направлении, после чего будет отображаться дополнительная геометрия.
Создание геометрии		Создавайте геометрические объекты для блока в редакторе блоков. Если планируется использовать состояния видимости для управления отображением геометрии, не всегда есть необходимость сразу включать в блок всю геометрию.
Добавление геометрических и размерных зависимостей (недоступно в AutoCAD LT)		Как правило, имеет смысл сначала добавить к геометрии зависимости, а потом уже параметры и операции. Укажите размерные зависимости на вкладке «Зависимости» палитры вариации блоков.
Добавление параметров		Добавьте параметры, чтобы указать, какие объекты будут затронуты операцией, а также направления и значения, которые могут повлиять на работу с геометрией в блоке.
Добавление операций		Добавьте операции для определения поведения геометрии при работе с ней.
Определение свойств параметров		Добавьте свойства, определяющие особенности отображения блока в области рисования. Свойства параметров влияют на ручки, метки и стандартные значения для геометрии блока. Подумайте, как на геометрические объекты может повлиять объединение операций в цепочку.
Тестирование блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков» щелкните «Тестировать блок», чтобы проверить блок перед сохранением. Рекомендуется проверять блок после каждого изменения, чтобы выявлять ошибки на ранних этапах.
Сохранение блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков»нажмите «Сохранить блок» или выберите панель «Закрыть», «Закрыть редактор блоков», а затем нажмите кнопку «Сохранить изменения».

Ниже приведен пример добавления зависимостей с последующим добавлением операций и параметров.

Добавление зависимостей (недоступно в AutoCAD LT)

В определении блока зависимости выполняют следующие функции:

На следующем рисунке показано вхождение блока с двумя типами размерных зависимостей, используемых в динамическом блоке.

Количество доступных ручек для параметра зависимости определяется на палитре свойств в редакторе блоков.

После вставки блока в чертеж зависимости сохраняются, но значение, связанное с d1, можно изменить с помощью палитры свойств аналогично тому, как изменяются свойства объекта.

Добавление операций и параметров

В определении блока операции и параметры содержат правила поведения блока при вставке его на чертеж.

Обычно сначала создается параметр, а затем с ним связывается операция. Параметр представлен в виде точки параметра с одной или несколькими настраиваемыми ручками, которые отображаются при выборе блока, вставленного в чертеж.

При вставке в чертеж динамического блока и манипуляциях с одной из настраиваемых ручек связанная с ней операция определяет изменения в динамическом блоке. Аналогично параметрам, операции можно изменить с помощью палитры свойств в редакторе блоков.

AutoCAD

Не удалось извлечь оглавление

Создание динамических блоков

Создание динамических блоков — это дополнительная возможность при создании определений статических блоков. Процесс можно упростить и повысить вероятность его успешного завершения при условии надлежащего планирования, последовательных изменений и тестирования в редакторе блоков.

В следующей таблице представлен обзор этапов добавления динамических свойств и элементов управления к определению блока.

Обычный рабочий процесс

Планирование содержимого блока		Спланируйте изменения и перемещения блока и объекты, которые должны зависеть от других объектов. Например, вы можете решить, что необходима возможность изменять размер блока в определенном направлении, после чего будет отображаться дополнительная геометрия.
Создание геометрии		Создавайте геометрические объекты для блока в редакторе блоков. Если планируется использовать состояния видимости для управления отображением геометрии, не всегда есть необходимость сразу включать в блок всю геометрию.
Добавление геометрических и размерных зависимостей (недоступно в AutoCAD LT)		Как правило, имеет смысл сначала добавить к геометрии зависимости, а потом уже параметры и операции. Укажите размерные зависимости на вкладке «Зависимости» палитры вариации блоков.
Добавление параметров		Добавьте параметры, чтобы указать, какие объекты будут затронуты операцией,
Добавление операций		Добавьте операции для определения поведения геометрии при работе с ней.
Определение свойств параметров		Добавьте свойства, определяющие особенности отображения блока в области рисования. Свойства параметров влияют на ручки, метки и стандартные значения для геометрии блока. Подумайте, как на геометрические объекты может повлиять объединение операций в цепочку.
Тестирование блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков» щелкните «Тестировать блок», чтобы проверить блок перед сохранением. Рекомендуется проверять блок после каждого изменения, чтобы выявлять ошибки на ранних этапах.
Сохранение блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков»нажмите «Сохранить блок» или выберите панель «Закрыть», «Закрыть редактор блоков», а затем нажмите кнопку «Сохранить изменения».

Ниже приведен пример добавления зависимостей с последующим добавлением операций и параметров.

Добавление зависимостей (недоступно в AutoCAD LT)

В определении блока зависимости выполняют следующие функции:

На следующем рисунке показано вхождение блока с двумя типами размерных зависимостей, используемых в динамическом блоке.

Количество доступных ручек для параметра зависимости определяется на палитре свойств в редакторе блоков.

После вставки блока в чертеж зависимости сохраняются, но значение, связанное с d1, можно изменить с помощью палитры свойств аналогично тому, как изменяются свойства объекта.

Добавление операций и параметров

В определении блока операции и параметры содержат правила поведения блока при вставке его на чертеж.

Обычно сначала создается параметр, а затем с ним связывается операция. Параметр представлен в виде точки параметра с одной или несколькими настраиваемыми ручками, которые отображаются при выборе блока, вставленного в чертеж.

При вставке в чертеж динамического блока и манипуляциях с одной из настраиваемых ручек связанная с ней операция определяет изменения в динамическом блоке. Аналогично параметрам, операции можно изменить с помощью палитры свойств в редакторе блоков.

Урок 06. Создание и использование динамических блоков в AutoCAD

Для оптимизации работы с блоками, уменьшения их общего количества в библиотеках и файлах, существует понятие динамического блока. Динамический блок гибкий инструмент позволяющий вставлять блок в различных вариациях (масштабах, углах поворота).

Динамические блоки позволяют указать типы и количество вариаций для каждого блока. Создание динамического блока осуществляется в Редакторе блоков. Для создания динамического блока необходим хотя бы один параметр оперирующий им.

Параметрами определяют особые свойства динамического блока, в том числе позиции, расстояния и углы. Параметры так же могут ограничить значения самих параметров. Например, пользователь может переместить элемент внутри блока, указав точку на элементе и поставив параметр перемещения.

Ниже приведен пример использования параметров.

Процесс создания динамического блока

Поскольку процесс создания сложных динамических блоков, является достаточно трудоемким. Самый эффективный и распространенный способ создания динамических блоков заключается в использовании библиотек. При создании динамических блоков целесообразно так же создавать их библиотеку, для последующего использования.

Библиотека блоков может иметь две конфигурации:

Первая часть создания динамического блока представляет собой, непосредственное определения блока. Ниже представлен процесс создания динамического блока.

Такой метод подходит и для создания библиотеки содержащей не один блок.

После того как был создан и сохранен динамический блок, для его вставки в новый чертеж необходимо выполнить следующие действия:

Определение динамического блока

Ниже в таблице приведены основные параметры определяющие динамический блок

ТочкаПеремещение, растягиваниеПеремещение или растягивание относительно указанной точка (X, Y координат).ЛинейныйПеремещение, масштабирование, растягивание, массивПеремещение, масштабирование, растягивание и создание массива вдоль линии между двумя точками.ПолярныйПеремещение, масштабирование, растягивание, полярное растягивание, массивПеремещение, масштабирование, растягивание, растягивание под углом, или массив вдоль линии между двумя точками и под указанным углом.XYПеремещение, масштабирование, растягивание, массивПеремещение, масштабирование, растягивание и создание массива с указанными координатами X,Y.ПоворотВращатьПоворот объекта на заданный уголОтражениеОтражениеОтразить относительно указанной линии. Без сохранения исходного объектаВыравнивание—Выравнивание блока относительно других объектов (перпендикулярно или по касательной)Видимость—Управление видимостью объектов. Никаких действий не требуется. Подробней будет описано далее в разделе.ВыборВыборВыбор пользовательского свойства из списка. Подробнее будет описано позже в этой главе.Базовая точка—Определяет базовую точку для динамического блока.

На этом урок по созданию динамических блоков и использованию динамических блоков окончен. В следующем уроке мы подробно опишем функции и методы использования конкретных параметров динамических блоков.

AutoCAD

Не удалось извлечь оглавление

Создание динамических блоков

Создание динамических блоков — это дополнительная возможность при создании определений статических блоков. Процесс можно упростить и повысить вероятность его успешного завершения при условии надлежащего планирования, последовательных изменений и тестирования в редакторе блоков.

В следующей таблице представлен обзор этапов добавления динамических свойств и элементов управления к определению блока.

Обычный рабочий процесс

Планирование содержимого блока		Спланируйте изменения и перемещения блока и объекты, которые должны зависеть от других объектов. Например, вы можете решить, что необходима возможность изменять размер блока в определенном направлении, после чего будет отображаться дополнительная геометрия.
Создание геометрии		Создавайте геометрические объекты для блока в редакторе блоков. Если планируется использовать состояния видимости для управления отображением геометрии, не всегда есть необходимость сразу включать в блок всю геометрию.
Добавление геометрических и размерных зависимостей (недоступно в AutoCAD LT)		Как правило, имеет смысл сначала добавить к геометрии зависимости, а потом уже параметры и операции. Укажите размерные зависимости на вкладке «Зависимости» палитры вариации блоков.
Добавление параметров		Добавьте параметры, чтобы указать, какие объекты будут затронуты операцией, а также направления и значения, которые могут повлиять на работу с геометрией в блоке.
Добавление операций		Добавьте операции для определения поведения геометрии при работе с ней.
Определение свойств параметров		Добавьте свойства, определяющие особенности отображения блока в области рисования. Свойства параметров влияют на ручки, метки и стандартные значения для геометрии блока. Подумайте, как на геометрические объекты может повлиять объединение операций в цепочку.
Тестирование блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков» щелкните «Тестировать блок», чтобы проверить блок перед сохранением. Рекомендуется проверять блок после каждого изменения, чтобы выявлять ошибки на ранних этапах.
Сохранение блока		На панели «Открыть/Сохранить» контекстной вкладки «Редактор блоков»нажмите «Сохранить блок» или выберите панель «Закрыть», «Закрыть редактор блоков», а затем нажмите кнопку «Сохранить изменения».

Ниже приведен пример добавления зависимостей с последующим добавлением операций и параметров.

Добавление зависимостей (недоступно в AutoCAD LT)

В определении блока зависимости выполняют следующие функции:

На следующем рисунке показано вхождение блока с двумя типами размерных зависимостей, используемых в динамическом блоке.

Количество доступных ручек для параметра зависимости определяется на палитре свойств в редакторе блоков.

После вставки блока в чертеж зависимости сохраняются, но значение, связанное с d1, можно изменить с помощью палитры свойств аналогично тому, как изменяются свойства объекта.

Добавление операций и параметров

В определении блока операции и параметры содержат правила поведения блока при вставке его на чертеж.

Обычно сначала создается параметр, а затем с ним связывается операция. Параметр представлен в виде точки параметра с одной или несколькими настраиваемыми ручками, которые отображаются при выборе блока, вставленного в чертеж.

При вставке в чертеж динамического блока и манипуляциях с одной из настраиваемых ручек связанная с ней операция определяет изменения в динамическом блоке. Аналогично параметрам, операции можно изменить с помощью палитры свойств в редакторе блоков.

AutoCAD

Не удалось извлечь оглавление

Динамические блоки

Динамические блоки содержат правила и ограничения, которые управляют внешним видом и поведением блока при его вставке в чертеж или изменении в дальнейшем.

Эти правила и элементы управления можно добавить к любому существующему блоку, а также использовать их при создании новых блоков. Элементы управления предназначены только для 2D-операций.

Примеры использования динамических блоков

Различные элементы управления и режимы поведения обеспечивают большую гибкость и эффективность при работе с блоками. Далее приведены некоторые примеры использования динамических блоков:

Если какое-либо действие часто повторяется при работе с блоками, есть возможность сократить время, затрачиваемое на стандартные действия, и существенно ускорить процесс.

Редактор блоков

Редактор блоков — это специальная среда вариации блоков, которая позволяет создавать и изменять геометрию и атрибуты блоков, а также их параметры, зависимости и операции с ними. Он содержит следующие компоненты:

Редактор блоков можно открыть с помощью команды БЛОКРЕД, которая находится на панели «Блок» вкладки «Главная» ленты.

Применение наборов параметров

Динамические блоки позволяют вставить один блок с возможностью изменения его формы, размера и режима отображения вместо вставки одного из множества определений статических блоков. Например, вместо нескольких блоков межкомнатной двери разных размеров можно создать один динамический блок двери с возможностью изменения его размера в соответствии с параметрами дверного проема.

На предыдущем рисунке есть несколько видимых параметров, которые имеют вид специализированных ручек или элементов управления, каждый из которых связан с определенной операцией. Выделенная настраиваемая ручка является линейным параметром, связанным с операцией растягивания. Взятые в паре, они называются набором параметров.

Ниже приведен пример списка поиска с возможностью выбора между несколькими параметрами.

В данном случае выделенный элемент управления является параметром поиска, связанным с операцией поиска. Этот набор параметров создан для демонстрации списка параметров управления отображаемым углом открывания двери.

Наложение зависимостей

Набор функций параметрического чертежа, который включает в себя геометрические зависимости, размерные зависимости и параметрические формулы, доступен для использования в блоках.

Возможность определения зависимостей недоступна в AutoCAD LT, но блоки, которые определены в другом продукте на основе AutoCAD, можно использовать в AutoCAD LT без ограничений.

Источники информации:

• http://knowledge.autodesk.com/ru/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2018/RUS/AutoCAD-DidYouKnow/files/GUID-4005A6BB-388A-4EC7-BF17-555F1E6C137C-htm.html
• http://autocad-specialist.ru/video-uroki-autocad/dinamicheskiye-bloki-v-autocad.html
• http://knowledge.autodesk.com/ru/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2022/RUS/AutoCAD-Core/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html
• http://knowledge.autodesk.com/ru/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2018/RUS/AutoCAD-Core/files/GUID-DF133028-1A0C-4739-859F-83D967041B91-htm.html
• http://knowledge.autodesk.com/ru/support/autocad-lt/learn-explore/caas/CloudHelp/cloudhelp/2019/RUS/AutoCAD-LT/files/GUID-DF133028-1A0C-4739-859F-83D967041B91-htm.html
• http://knowledge.autodesk.com/ru/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2022/RUS/AutoCAD-Core/files/GUID-DF133028-1A0C-4739-859F-83D967041B91-htm.html
• http://sapr-journal.ru/uroki-autocad/sozdanie-i-ispolzovanie-dinamicheskix-blokov-v-autocad/
• http://knowledge.autodesk.com/ru/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2019/RUS/AutoCAD-Core/files/GUID-DF133028-1A0C-4739-859F-83D967041B91-htm.html
• http://knowledge.autodesk.com/ru/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/RUS/AutoCAD-Core/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html
